Gyártó: novgen-ess.com

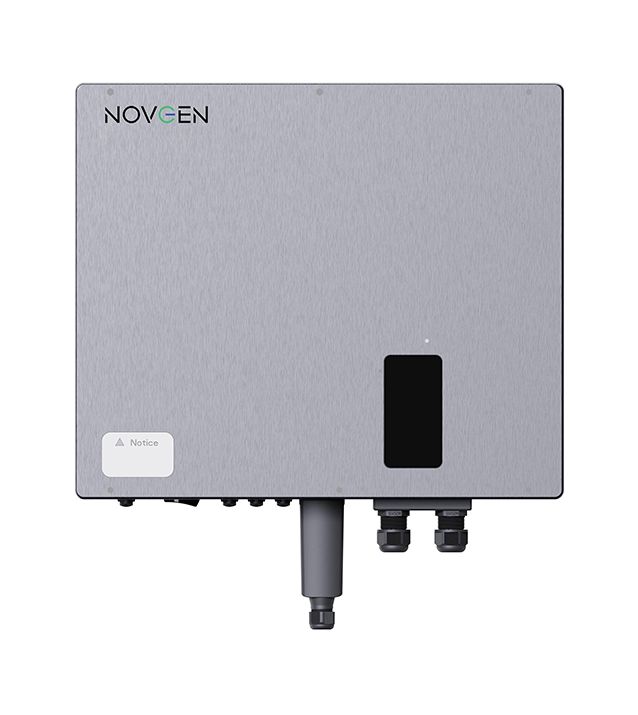

A Polaris-10K-T2EU/T3EU lakossági hibrid invertert olyan lakástulajdonosok és vállalkozások számára tervezték, akik nagy kapacitást és hatékonyságot igényelnek napelemes rendszerüktől. Az akár 15 000 Wp maximális PV panel teljesítményével és 10 000 W maximális töltési/kisütési teljesítménnyel ez a hibrid inverter még a legigényesebb alkalmazások igényeit is kielégíti.

10000 VA besorolása azt jelenti, hogy tökéletesen fel van szerelve nagy terhelések kezelésére a stabilitás és a hatékonyság veszélyeztetése nélkül. Ezen túlmenően három MPPT lehetővé teszi a teljesítmény optimalizálását a napelemes telepítés speciális körülményei szerint.

A hibrid invertert szabványos 545x478x205 mm-es méretekkel tervezték, ami leegyszerűsíti a különböző terekbe való beépítést. A 26 kg-os súly kényelmes kezelést és telepítést tesz lehetővé. Ez az IP66-os védettségi fokozatú hibrid inverter por- és vízálló, ami biztosítja a problémamentes működést különféle kültéri környezetben.

Mi az, mire használják?

A háromfázisú hibrid inverter hatékonyan szabályozza és optimalizálja a napenergia felhasználását az otthonokban és a vállalkozásokban. A napelemek által generált egyenáramot (DC) váltóárammá (AC) alakítja át, amely a legtöbb kereskedelmi elektromos berendezés és készülék által használt szabvány. Nemcsak az energia normál fogyasztásra alkalmas elektromos árammá alakítását teszi lehetővé, hanem tölti és szabályozza az akkumulátor energiatárolásra való felhasználását is. Ez a megközelítés biztosítja a megtermelt napenergia maximális felhasználását, minimalizálja a külső hálózattól való függőséget és elősegíti az energiafüggetlenséget.

Csomag tartalma:

• Hibrid inverter Polaris-10K-T2EU x 1
• Fali tartó x 1
• DC csatlakozó x 4
• AC csatlakozó x 1
• EPS csatlakozó x 1
• Ai-Dongle kommunikációs modul x 1
• Külső CT (áramváltó) x 3
• Rögzítőkészlet x 1
• Kommunikációs terminál csomag x 1
• Dokumentációs csomag x 1 (használati útmutató, jótállási jegy)
• Okos mérő x 1

Maximalizálja szoláris potenciálját egy hibrid inverterrel, amely lehetővé teszi a testreszabást az integrált MPPT nyomkövetőkkel, ami akár 99,9%-os MPPT-hatékonyságot garantál. Ezzel a nagy hatásfokú technológiával akár 98,4%-os váltakozó áramú kimeneti hatásfok érhető el, mindössze 3%-os minimális összharmonikus torzítással (THD), ami alacsonyabb energiaszámlákat eredményez, és stabil és megbízható áramellátást biztosít otthona vagy vállalkozása számára.

A rendszer folyamatos áramellátást biztosít a villámgyors UPS funkciónak köszönhetően, amely lehetővé teszi az áramforrások hálózatról az inverterre történő átkapcsolását kevesebb, mint 10 ezredmásodperc alatt. Ez a funkció biztosítja, hogy elektronikus eszközei továbbra is zökkenőmentesen működjenek még váratlan áramkimaradás esetén is.

A Novgen Viewer alkalmazás intelligens vezérlést biztosít a rendszeréhez közvetlenül az okostelefonról. Könnyedén beállíthatja, üzembe helyezheti és figyelemmel kísérheti az energiaáramlást és -használatot, testreszabhatja az akkumulátorkezelést a kisülési mélység (DOD), a használati idő és az energiabeállítások alapján – mindezt otthonából vagy bárhol a világon.

A biztonság a legfontosabb számunkra. Hibrid inverterünk a biztonsági funkciók átfogó csomagjával van felszerelve, beleértve az egyenáramú túlfeszültség elleni védelmet, a szigetelési ellenállás észlelését, a PV string/akkumulátor bemeneti kiégés elleni védelmet, a földzárlat-figyelést, a váltóáramú rövidzárlat elleni védelmet és még sok mást, amelyek garantálják az Ön biztonságát és megbízhatóságát a használat során.

A beszerelés egyszerű és gyors a Phoenix Contact csatlakozóknak köszönhetően, amelyek megbízható DC csatlakozást biztosítanak szerszámok nélkül, ami megkönnyíti az összeszerelést és növeli a rendszer esztétikáját. A könnyű és kompakt kialakítás lehetővé teszi a könnyű elhelyezést a falon, akár egy képzett dolgozó által is.

Rendszerünket úgy terveztük, hogy robusztus, megbízható és tartós legyen még a -25 és 60°C közötti hőmérsékleti viszonyok között is, ami garantálja Önnek napelemes megoldásának hosszú távú megbízhatóságát és teljesítményét.

Az ábra egy lakossági napenergia-rendszert szemléltet, amely különféle alkatrészeket integrál a fotovoltaikus (PV) panelek, az akkumulátortároló rendszer, az otthon és az elektromos hálózat közötti villamosenergia-áramlás kezeléséhez és optimalizálásához.

Rendszer Leírás:

1. Fotovoltaikus panelek (425 W): A PV panelek felelősek a napfény rögzítéséért és elektromos árammá alakításáért. A panelekből előállított egyenáramú (DC) elektromos áram ezután a hibrid inverterbe kerül.
2. Hibrid inverter: Ez egy fontos alkatrész, amely többféle célt szolgál. Először is a napelemekből származó egyenáramú elektromosságot váltakozó árammá (AC) alakítja, amelyet háztartási készülékek használhatnak. Másodszor, szabályozza a szoláris akkumulátor töltését, biztosítva a magas napsugárzás időszakában termelt többletenergia hatékony tárolását. Harmadszor, nagy és rendszeres háztartási terhelésekhez is képes tápellátást biztosítani, prioritás és rendelkezésre állás alapján kezelve az energiafelhasználást. Az inverter különböző bemeneti teljesítményeket képes kezelni az egyéni igényeknek megfelelően, valamint a háromfázisú elektromos rendszerekkel való kompatibilitása alkalmassá teszi magasabb energiaigényű lakóházakhoz.
3. Lakossági napelem: Az akkumulátor energiát tárol, ha a napelemes panelek szoláris teljesítménye alacsony vagy magas. Biztosítja, hogy jelentős mennyiségű szolgáltatott energia álljon a háztartás rendelkezésére, még akkor is, ha a PV panelek nem termelnek áramot.
4. HEMS/App: Az otthoni energiagazdálkodási rendszer (HEMS) egy megfelelő alkalmazással (App) kínálja a háztulajdonosok számára a napenergia-rendszer felügyeletét és vezérlését. Az alkalmazáson keresztül nyomon követheti az energiatermelést, a fogyasztást és az akkumulátor állapotát, és potenciálisan módosíthatja a rendszer működését a hatékonyság javítása és a költségek csökkentése érdekében.
5. Kölcsönhatás a hálózattal: A rendszer a nyilvános villamosenergia-hálózatra is csatlakozik, amely lehetővé teszi a villamos energia kétirányú áramlását. Ez azt jelenti, hogy a háztartás szükség esetén energiát nyerhet a hálózatból. A hálózathoz való csatlakozást hibrid inverter vezérli, amely biztosítja az energia zökkenőmentes és hatékony cseréjét.
6. Intelligens mérő áramváltóval (CT): Az intelligens mérő áramváltóval (CT) valós időben méri az energiafogyasztást és a termelést. Ezek az adatok fontosak a háztartási energiaprofil-kezeléshez, számviteli célokhoz és a HEMS számára az intelligens energiaelosztási döntések meghozatalához.
7. Kritikus terhelés vs. Normál terhelés: A napelemes rendszer megkülönbözteti a kritikus terheléseket, amelyek nélkülözhetetlenek és folyamatosan táplálni kell (például hűtőszekrények, biztonsági rendszerek stb. - olyan eszközök vagy rendszerek, amelyek elengedhetetlenek az otthon biztonságához, egészségéhez vagy alapvető működéséhez) és a normál terheléseket. amelyek kevésbé lényegesek, és nem kell folyamatosan árammal ellátni őket, ha van áram. A hibrid inverter előnyben részesíti az energiaelosztást, hogy a kritikus terhelést mindig fenntartsák.

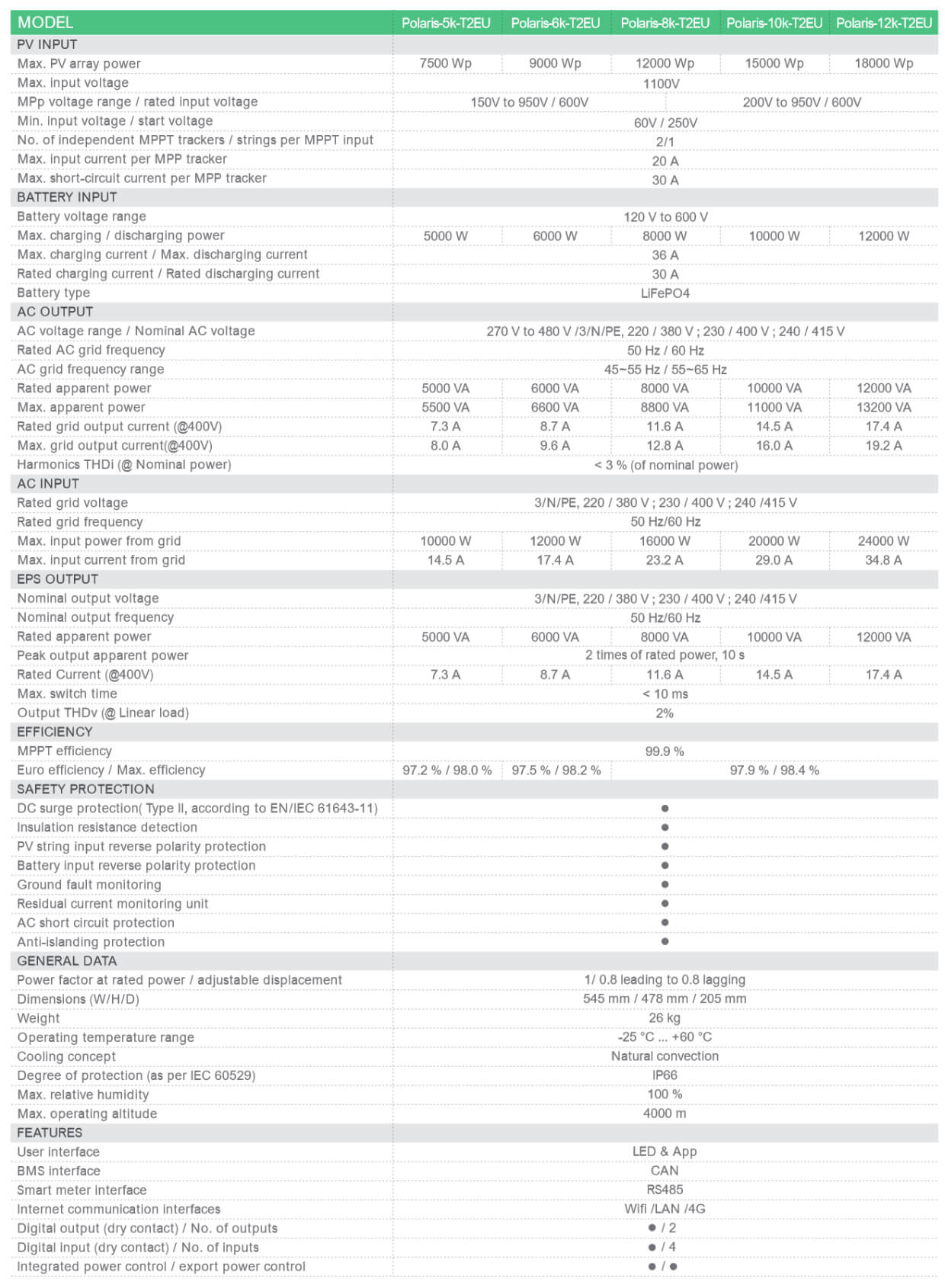

TECHNIKAI PARAMÉTEREK

Gyakran Ismételt Kérdések

1) Kültéri használatra is használható?

Igen, az invertert IP66-os védelemmel tervezték, ami magas fokú védelmet jelent por, eső és fröccsenő víz ellen. Ez a védelmi fokozat ideális kültéri használatra alkalmas eszközzé teszi, amely lehetővé teszi, hogy ellenálljon a kedvezőtlen időjárási viszonyoknak, esőnek, hónak és magas páratartalomnak.

2) Hogyan számíthatom ki az inverter háztartásom számára megfelelő teljesítményét?

A hibrid inverter megfelelő teljesítményének kiszámítása az Ön napi energiafogyasztásától függ, és minden esetben egyedi. A hibrid inverter szükséges teljesítményének meghatározásához a következőket kell tennie:

• Energiafogyasztási adatok gyűjtése: Ismerje meg az összes olyan eszköz napi energiafogyasztását, amelyet a hibrid inverterrel táplálni kíván. Tekintse meg a készülékek energiacímkéit vagy a kézikönyveket, hogy tájékozódjon a teljesítményükről (watt), és becsülje meg, hogy naponta hány órát használnak az egyes készülékek.
• Számítsa ki a teljes napi fogyasztást: Minden egyes eszköz teljesítményét (W) szorozza meg a napi használati órák számával, hogy megkapja a napi energiafogyasztást wattórában (Wh). Adja hozzá ezeket az értékeket az összes eszközhöz, hogy megkapja a teljes napi energiafogyasztást.
• Vegye figyelembe a maximális áramterhelést: Fontos meghatározni a maximális áramterhelést, vagyis azt a legnagyobb teljesítményt, amelyre az invertertől bármely pillanatban szükség lesz, amikor több eszköz egyidejűleg működik.
• Adjon hozzá tartalékot a jövőbeni növekedéshez: Célszerű némi tartalékot (például 20-25%) hozzáadni a teljes teljesítményigényhez, hogy az inverter képes legyen fedezni a jövőbeni fogyasztásnövekedést vagy új eszközök hozzáadását.
• Vegye figyelembe a terhelési típusokat: A hibrid inverterek érzékenyek lehetnek a különböző terheléstípusokra, például induktív terhelésekre (pl. villanymotorok) vagy kapacitív terhelésekre, amelyek indításkor a névleges teljesítményüknél nagyobb csúcsteljesítményt igényelhetnek. Győződjön meg arról, hogy az inverter kiválasztásakor ezeket a speciális követelményeket is figyelembe veszi.

A megfelelő hibrid inverter kimenet kiválasztása kulcsfontosságú a napelemes vagy hibrid energiarendszer hatékony és megbízható működéséhez. Abban az esetben, ha nem biztos a helyes számításban, vagy tanácsra van szüksége rendszere speciális követelményeivel kapcsolatban, javasoljuk, hogy konzultáljon szakértővel vagy hibrid inverterek szállítójával.

3) Szükséges-e szakember segítségét kérni a telepítés során?

Egyetértünk abban, hogy a PV modulokat (paneleket), invertert és esetleg egyéb alkatrészeket, például akkumulátorokat tartalmazó lakossági napelemes rendszer telepítéséhez szakképzett villanyszerelőt vagy szakcéget kell bevonni. Ez a lépés nem csak jogi szempontból fontos, ahol számos barkácsolás (Do It Yourself) jogrendszerben nem megengedett a napelemes rendszerek telepítése megfelelő tanúsítványok nélkül, hanem a teljes rendszer biztonsága és hatékonysága miatt is.

A lakossági napelemes rendszer telepítése összetett folyamat, amely szakértelmet és tapasztalatot igényel. Ezért fontos, hogy okleveles szakemberekhez forduljanak, akik rendelkeznek a megfelelő képességekkel és jogosultságokkal e munka elvégzéséhez.

4) Működhet tovább a hibrid inverter áramszünet után?

Igen, a hibrid inverter fel van szerelve EPS (vészhelyzeti tápegység) funkcióval, más néven UPS (Uninterruptible Power Supply) funkcióval. Ez a funkció lehetővé teszi az inverter számára, hogy a közüzemi hálózat áramkimaradása esetén automatikusan akkumulátoros tápra kapcsoljon, biztosítva a nélkülözhetetlen háztartási készülékek vagy kritikus berendezések folyamatos áramellátását.

Amikor az EPS funkció be van kapcsolva, az inverter megszakítás nélkül fenntartja az áramellátást, lehetővé téve a felhasználók számára az elektromos készülékek és lámpák használatát mindaddig, amíg az elektromos hálózat újra elérhetővé válik. Ez az automatikus váltás szinte azonnal megtörténik, ami minimálisra csökkenti a kényelmetlenséget vagy a háztartás működésének megszakítását.

Az EPS funkció különösen értékes olyan esetekben, amikor gyakoriak az áramkimaradások, vagy ahol fontos a magas fokú energiabiztonság, például olyan otthonokban, ahol kritikus orvosi eszközök állnak rendelkezésre, vagy olyan helyeken, ahol a mindennapi tevékenységek nagymértékben függenek az áramtól.

5) Csatlakoztatható más márkájú akkumulátorokhoz?

Igen, hibrid inverterünket úgy tervezték, hogy kompatibilis legyen a különböző márkájú akkumulátorokkal, feltéve, hogy az akkumulátorok akkumulátorkezelő rendszere (BMS) hatékonyan képes kommunikálni inverterünkkel. A kompatibilitás és az egymással való kommunikáció létfontosságú a teljes rendszer megfelelő működéséhez és optimalizálásához.

Fontos tényező, hogy az akkumulátor BMS megfeleljen az inverter által támogatott műszaki előírásoknak és kommunikációs protokolloknak. Ez magában foglalja az akkumulátor töltésének és kisütésének kezelését, állapotának figyelemmel kísérését és biztonságos működésének biztosítását.

Javasoljuk, hogy olvassa el a felhasználói kézikönyvet vagy a műszaki támogatást, mielőtt más márkájú akkumulátort csatlakoztatna az inverterünkhöz. A kézikönyvben megtalálja azon akkumulátormárkák és modellek listáját, amelyekkel az invertert már tesztelték, és amelyek hivatalosan támogatottak. Fontos beállítási és konfigurációs információkat is nyújthat az optimális integráció és teljesítmény biztosítása érdekében.

A hivatalosan támogatott és ellenőrzött akkumulátorokhoz való csatlakoztatás csökkenti a kompatibilitási problémák kockázatát, és biztosítja, hogy napelemes rendszere megbízhatóan és hatékonyan fog működni. Abban az esetben, ha olyan akkumulátort kell csatlakoztatnia, amely nem szerepel a támogatott listán, fontos, hogy alaposan ellenőrizze az inverter vagy akkumulátor gyártóját, hogy az eszközök közötti átjárhatóság zökkenőmentes legyen.

6) Mi a különbség a 2 MPPT és a 3 MPPT között? Van előnye a több MPPT-nek?

Az MPPT (Maximum Power Point Tracking) egy fejlett technológia, amelyet a napelemes inverterekben használnak, hogy maximalizálják a PV panelekből nyert energia mennyiségét. Az inverterben lévő MPPT-k száma határozza meg, hogy hány független napelem-készlet vezérelhető és optimalizálható hatékonyan, ami kritikus az egész napelemes rendszer teljesítménye szempontjából.

A 2 MPPT inverter az optimális választás olyan rendszerekben, ahol a panelek két különböző irányban vannak elhelyezve, vagy ahol két különböző zóna van árnyékolva. Ez a konfiguráció lehetővé teszi az egyes panelcsoportok független optimalizálását, biztosítva, hogy az egyik csoport teljesítményét ne befolyásolják negatívan a másik csoport lehetséges problémái, mint például az árnyékolás vagy az alacsonyabb hatékonyság.

A 3 MPPT-es inverter a 2 MPPT-rendszer minden előnyét biztosítja, de a rugalmasság és az optimalizálás további szintjét is növeli. Ideális összetettebb napelemes telepítésekhez, ahol a panelek három különböző irányban vannak elhelyezve, vagy olyan telepítésekhez, ahol az árnyékolás mértéke még változatosabb és több területen is eloszlik. A 3 MPPT segítségével még precízebb vezérlést érhet el az egyes panelcsoportok felett, ami lehetővé teszi az energiatermelés maximalizálását még a legigényesebb körülmények között is.

* Több MPPT előnyei:

A szoláris inverterekben található több MPPT (Maximum Power Point Tracking) egység számos előnnyel jár a napelemes rendszerek számára, különösen olyan helyzetekben, amikor a telepítést különböző tényezők, például a tető tájolása, a panel dőlése vagy árnyékolása változtatja vagy bonyolítja. Íme a több MPPT fő előnyei:

• Jobb alkalmazkodás a különböző tetőirányokhoz: A több MPPT lehetővé teszi a különböző tájolású panelek hatékony vezérlését (például egyesek délre, mások pedig nyugatra néznek), anélkül, hogy az egyik csoport teljesítményét negatívan befolyásolná egy másik csoport teljesítménye.
• A teljesítmény maximalizálása az árnyékolás ellenére: Abban az esetben, ha egyes paneleket napközben részben árnyékolnak (például fák vagy kémények), több MPPT biztosíthatja, hogy az árnyékolt panelek ne csökkentsék a rendszer általános teljesítményét, mivel a panelek mindegyik csoportja egymástól függetlenül vezérelhető. .
• Rugalmasság a rendszertervezésben: Több MPPT egységgel a napelemek több felületre is felszerelhetők, eltérő lejtéssel és tájolással, ami lehetővé teszi a rendelkezésre álló tetőterület vagy terület maximális kihasználását a napelem telepítéséhez.
• Növelje a rendszer általános hatékonyságát: Az egyes panelcsoportok teljesítményének független optimalizálásával a több-MPPT rendszerek általában magasabb általános hatékonyságot és energiatermelést érnek el, ami a befektetés gyorsabb megtérüléséhez vezethet.
• A különböző típusú panelek jobb kezelése: Ha rendszerében különböző típusú vagy méretű napelemek kombinációja van, több MPPT egység hatékonyan tudja kezelni ezeket a különbségeket, és biztosítani tudja, hogy minden panel vagy panelcsoport az optimális teljesítményponton működjön.
